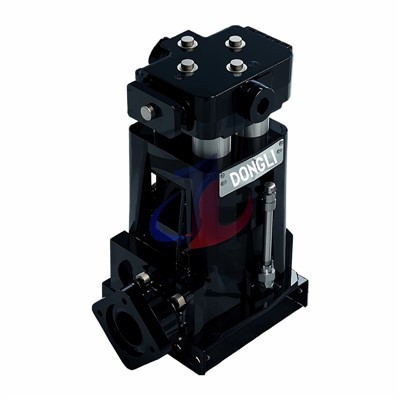

Pompa HDD DL 0413

Dalam lingkungan industri yang menuntut saat ini, memiliki pompa piston yang secara konsisten dapat memberikan kinerja luar biasa dan daya tahan yang tak tertandingi sangatlah penting. Kami dengan bangga memperkenalkan-pompa piston empat-silinder DL0413 baru – solusi pemompaan yang dibuat dengan cermat untuk mengatasi tantangan terberat. DL0413 bukan sekadar pompa; ini adalah puncak dari rekayasa presisi, material premium, dan desain inovatif, yang bertujuan untuk memberikan kemampuan transfer cairan bertekanan tinggi yang stabil dan andal di berbagai industri.

Pompa piston DL0413, dengan desainnya yang luar biasa dan material yang dipilih dengan cermat, menunjukkan keunggulan kompetitif utamanya dalam berbagai aplikasi industri. Mulai dari strukturnya yang kuat dan tahan lama hingga kinerjanya yang efisien dan-hemat energi, setiap detail mencerminkan upaya keras untuk mencapai kualitas dan keandalan.

A. Struktur Kuat, Kinerja Stabil

Desain keseluruhan DL0413 mengutamakan ketangguhan dan daya tahan, memastikan keluaran kinerja yang stabil dalam berbagai kondisi kerja yang kompleks dan berat.

Kinerja Ujung Fluida yang Luar Biasa: Ujung fluida adalah komponen kerja inti pompa, yang secara langsung terkena tekanan dan keausan fluida. DL0413 dengan cermat memilih material untuk ujung fluidanya, dengan konfigurasi standar yang dilengkapi besi ulet berkekuatan tinggi-. Bahan ini memiliki kekuatan tarik yang luar biasa, ketangguhan benturan, dan kemampuan mesin yang baik, sehingga memberikan landasan yang kuat untuk pengoperasian pompa yang stabil dalam jangka panjang-.
Sebagai komponen penting dari ujung fluida, ruang katup DL0413 terbuat dari besi cor yang kuat. Untuk cairan yang sangat abrasif, DL0413 juga menawarkan ruang katup opsional yang diperkeras dan desain dudukan katup khusus yang ditinggikan, yang secara signifikan meningkatkan ketahanan aus dan secara efektif memperpanjang masa pakai pompa dalam kondisi yang sulit.

Ujung Daya Tahan Lama:Ujung daya adalah "jantung" pompa, yang menyediakan konversi daya untuk pengoperasian pompa secara berkelanjutan. Desain power end DL0413 juga mencerminkan upaya maksimal dalam mencapai ketahanan. Casing pompa terbuat dari-besi cor berkekuatan tinggi, memberikan perlindungan yang stabil dan penyelarasan yang tepat untuk komponen presisi internal, secara efektif menyerap getaran operasional dan memastikan transmisi daya yang lancar. Poros engkol, sebagai komponen transmisi inti, terbuat dari-baja berkualitas tinggi yang diolah dengan nitridasi. Nitridasi adalah proses pengerasan permukaan tingkat lanjut yang membentuk lapisan-tahan aus yang sangat keras pada permukaan poros engkol, yang secara signifikan meningkatkan ketahanannya terhadap keausan, kelelahan, dan korosi, sehingga memastikan keandalan dan masa pakai poros engkol dalam pengoperasian beban-tinggi-jangka panjang. Batang penghubung, terbuat dari paduan aluminium yang ringan dan berkekuatan tinggi, tidak hanya mengurangi inersia bagian yang bergerak, membuat pengoperasian pompa lebih lancar, namun juga membantu mengurangi beban bantalan. Batang penghubung biasanya dilengkapi dengan bushing poros pin yang dapat diganti dan bantalan terpisah, sehingga memudahkan perawatan dan penggantian. Crosshead, sebagai komponen utama yang menghubungkan ujung daya dan ujung fluida, terbuat dari besi cor tahan aus, yang memastikan akurasi pemanduan dan kapasitas menahan beban selama gerakan bolak-balik.

B. Daya dan Efisiensi Pemompaan Yang Sangat Baik

Pompa piston DL0413 tidak hanya kokoh dalam strukturnya tetapi juga unggul dalam daya pemompaan dan efisiensi operasional, mampu memenuhi persyaratan aliran dan tekanan yang ketat untuk berbagai aplikasi industri.

Parameter Kinerja:Ambil contoh model DL0413 yang dilengkapi piston 1,625 inci:

Aliran maksimum dapat mencapai20,65 GPM (kira-kira. 78.2 LPM), dicapai pada 575 RPM. Aliran yang melimpah ini memungkinkannya menangani berbagai tugas seperti-pemindahan skala besar dan penyemprotan yang efisien.

Tekanan kerja maksimum bisa mencapai600 PSI (kira-kira. 41.4 bar). Tingkat tekanan ini membuatnya sangat cocok untuk aplikasi yang memerlukan transfer kuat, seperti pembersihan-tekanan tinggi dan injeksi material.

Nilai daya kira-kira6,7 tenaga kuda (tugas berkelanjutan) / 8,5 tenaga kuda (tugas terputus-putus), memberikan panduan yang jelas bagi pengguna untuk memilih unit penggerak yang sesuai (motor atau mesin).

Desain-Efisiensi Tinggi:

Jenis Katup:DL0413 mengadopsi desain katup cakram yang efisien. Katup cakram terkenal dengan kinerja penyegelan yang baik, respons cepat, dan daya tahan yang sangat baik. Karakteristik ini secara kolektif memastikan pompa mencapai efisiensi volumetrik yang stabil dan tinggi.

Efisiensi Mekanik:Pompa seri 04 biasanya mencapai efisiensi mekanis hingga 85%. Efisiensi mekanis yang lebih tinggi berarti daya masukan diubah menjadi energi hidrolik fluida secara lebih efektif, sehingga mengurangi kehilangan energi dan meningkatkan keekonomian operasional pompa secara keseluruhan.

Efisiensi Volumetrik:Saat menghitung perpindahan terukur, perhitungan teoritis biasanya didasarkan pada efisiensi volumetrik 100%. Dalam aplikasi praktis, pemesinan komponen yang presisi dan desain katup yang dioptimalkan membantu DL0413 mendekati nilai ideal ini semaksimal mungkin.

C. Dibuat dengan Cermat untuk Daya Tahan dan Perawatan yang Mudah

Filosofi desain DL0413 bertujuan tidak hanya untuk memberikan kinerja yang kuat tetapi juga untuk memastikan masa pakai yang lama dan pengalaman perawatan yang nyaman, sehingga memberikan nilai berkelanjutan kepada pengguna.

Teknologi-Bahan Tahan Aus:

Badan/Pelapis Silinder:Salah satu komponen inti DL0413 adalah-badan silinder/lapis keramik yang dibuat dengan mesin mikro. Bahan keramik, seperti keramik berbahan dasar zirkonia atau alumina-, memberikan ketahanan aus dan korosi yang tak tertandingi karena kekerasan dan kelembaman kimianya yang sangat baik.

Pin Kepala Silang:Terbuat dari baja yang diperkeras dan digiling secara presisi hingga permukaan cermin. Perawatan permukaan dengan-presisi tinggi ini memastikan pin crosshead memiliki koefisien gesekan yang sangat rendah selama gerakan bolak-balik, sehingga mengurangi keausan dan meningkatkan efisiensi transmisi serta masa pakai komponen.

Desain Perawatan yang Nyaman:

Struktur Katup:DL0413 menggunakan katup cakram, ditumpuk dan dipasang di ujung cairan dengan segel cincin O-. Desain modular ini membuat pemeriksaan, perbaikan, atau penggantian katup menjadi lebih sederhana dan cepat, sehingga mengurangi waktu henti untuk pemeliharaan.

Kepala Silinder yang Dapat Dilepas:Berdasarkan pengalaman desain pompa piston FMC yang matang, kepala silinder DL0413 dirancang agar mudah dilepas.

D. Berlaku Secara Luas di Industri yang Menuntut

Pompa piston DL0413, dengan desainnya yang kokoh, ketahanan aus dan korosi yang sangat baik, serta kemampuan pemompaan yang andal, dapat diterapkan secara luas di berbagai industri dan bidang yang menuntut.

Industri Pengeboran:Baik untuk pengeboran arah horizontal (HDD), pengeboran sumur air, teknik geoteknik, atau pengeboran lingkungan, DL0413 dapat dengan andal memompa lumpur pengeboran yang mengandung partikel abrasif seperti bentonit. Pelapis keramik dan-cangkir piston yang tahan aus menjadikannya performa luar biasa dalam aplikasi semacam itu.

Sektor Pertanian:DL0413 dapat digunakan untuk-penyemprotan pestisida pertanian skala besar, operasi perlindungan tanaman, dan pengendalian hama dan penyakit. Aliran dan keluaran tekanannya yang stabil memastikan penyemprotan yang seragam dan efektif.

Pembersihan Industri:Dalam aplikasi pembersihan-tekanan tinggi, seperti pembersihan permukaan peralatan, pengerukan pipa, dan pembersihan saluran pembuangan, DL0413 dapat menyediakan pancaran air-tekanan tinggi yang diperlukan untuk menghilangkan kotoran dan penyumbatan secara efisien.

Aplikasi Penambangan:Dalam operasi penambangan, DL0413 dapat digunakan untuk semprotan penekan debu bawah tanah dan dewatering tambang. Strukturnya yang kokoh dapat beradaptasi dengan lingkungan pertambangan yang keras.

Industri Umum:Selain itu, DL0413 cocok untuk berbagai aplikasi industri umum, seperti sirkulasi cairan pendingin peralatan mesin, pembersihan kerak pabrik baja, pasokan air sistem proteksi kebakaran, pengujian tekanan hidrostatik, injeksi busa, dan berbagai transportasi bubur.

Tabel 1: Spesifikasi Teknis Utama Pompa Piston DL0413

Performa luar biasa dan masa pakai yang lebih lama dari pompa piston DL0413 berasal dari standar ketat dalam pemilihan material dan upaya keras dalam melakukan proses manufaktur presisi untuk setiap komponen inti. Bahan-bahan yang dipilih dengan cermat dan proses-proses canggih secara kolektif membentuk kinerja andal DL0413 dalam kondisi yang menuntut.

A. Cangkir Piston: Dirancang untuk Menyegel Integritas dan Memperpanjang Masa Pakai

Cangkir piston adalah elemen penyegel yang penting pada ujung cairan pompa piston, dan kinerjanya berdampak langsung pada efisiensi dan masa pakai pompa. DL0413 menawarkan beberapa pilihan material mangkuk piston untuk beradaptasi dengan media fluida dan tantangan pengoperasian yang berbeda, memastikan penyegelan optimal dan siklus penggantian terpanjang.

HSN (Karet Nitril Jenuh Tinggi):Cangkir piston HSN menunjukkan ketahanan panas yang sangat baik, ketahanan aus, dan dapat menahan erosi dari berbagai cairan, termasuk minyak dan banyak bahan kimia. Oleh karena itu, cup piston HSN sering digunakan pada kit "servis abrasif", seperti cup piston dengan nomor komponen 3267349.

Karet Nitril Karboksilat:Bahan ini juga menawarkan ketahanan aus yang baik untuk cup piston. Nomor bagian 5257807.

NBR (Nitrile Butadiene Rubber) dengan Penguat Kain Katun :Ini adalah material cangkir piston-yang umum digunakan. NBR memberikan penyegelan yang baik dan ketahanan terhadap minyak, sementara penambahan kain katun meningkatkan kekuatan keseluruhan dan ketahanan tekanan pada mangkuk piston, cocok untuk berbagai aplikasi konvensional.

Penguatan Kevlar (Serat Aramid):Untuk aplikasi yang sangat menuntut, DL0413 dapat dilengkapi dengan cup piston yang diperkuat serat Kevlar-(biasanya digunakan dalam kombinasi dengan HNBR atau NBR).

B. Badan/Pelapis Silinder: Komponen Inti untuk Ketahanan Aus

Badan silinder atau liner adalah komponen inti ujung cairan pompa piston yang tahan terhadap gerakan bolak-balik dan{0}}gerusan cairan bertekanan tinggi. Daya tahannya berhubungan langsung dengan umur pompa secara keseluruhan dan frekuensi perawatannya. Untuk komponen penting ini, DL0413 memanfaatkan industri-yang terdepanbahan keramik, seperti nomor bagian 1241364.

Pelapis/badan silinder keramik, biasanya-disinter presisi dari bahan keramik-dengan kemurnian tinggi seperti zirkonia atau alumina, menunjukkan kinerja yang jauh lebih unggul dibandingkan bahan logam tradisional:

Ketahanan Aus yang Tak Tertandingi:Bahan keramik memiliki kekerasan yang sangat tinggi, secara efektif menahan gerusan dan goresan partikel abrasif dalam cairan, sehingga memperpanjang masa pakai secara signifikan.

Ketahanan Korosi Yang Sangat Baik:Keramik menunjukkan kelembaman kimia yang baik terhadap berbagai media kimia, tidak rentan terhadap korosi, menjamin stabilitas dan keandalan saat memompa cairan korosif.

Permukaan-Gesekan Rendah:Permukaan keramik yang dibuat secara mikro-sangat halus, sehingga secara signifikan mengurangi hambatan gesekan selama gerakan bolak-balik cangkir piston, meminimalkan kehilangan energi dan pembentukan panas, serta meningkatkan efisiensi pengoperasian pompa.

Kehidupan Segel yang Diperpanjang:Permukaan lapisan yang lebih halus dan lebih tahan aus-juga membantu memperpanjang masa pakai seal yang menyatu seperti mangkuk piston.

C. Katup dan Dudukan Katup: Desain Presisi untuk Kontrol Cairan yang Efisien

Sistem katup sangat penting untuk pemasukan dan pembuangan cairan pompa piston secara tepat, dan desain serta pemilihan materialnya berdampak langsung pada efisiensi, keandalan, dan masa pakai pompa. DL0413 menggunakan sistem katup cakram yang efisien dan andal serta menggunakan-bahan berkualitas tinggi dan tahan lama untuk memastikan kontrol cairan yang stabil dan efisien dalam berbagai kondisi pengoperasian.

Jenis Katup:DL0413 hadir standar dengan katup cakram. Desain katup ini banyak digunakan pada pompa industri karena strukturnya yang relatif sederhana, respon yang cepat, kinerja penyegelan yang baik, dan kemudahan perawatan. Katup cakram ditumpuk dan dipasang di ujung cairan dengan cincin O-, sehingga memudahkan pemeriksaan dan penggantian.

Bahan Komponen Inti:

Cakram Katup dan Rakitan Pegas (P/N 3266811 / 39-5253499):Terbuat dari-baja tahan karat (SS) bermutu tinggi. Dalam desain untuk kondisi abrasif, material baja tahan karat-kekerasan tinggi,-tahan aus-tinggi seperti 440 SST sering dipilih. Hal ini memastikan cakram katup mempertahankan bentuk dan kinerja penyegelannya di bawah-frekuensi pembukaan dan penutupan yang tinggi serta gerusan cairan.

Dudukan Katup (P/N 1219615/39-5260142):Juga terbuat dari-baja tahan karat (SS) bermutu tinggi, biasanya cocok dengan bahan cakram katup, 440 SST. Pemesinan yang presisi dan kekerasan material pada dudukan katup sangat penting untuk memastikan penutupan katup yang rapat.

Selongsong Katup (P/N 1219610 / 39-1219610):Juga terbuat dari baja tahan karat (SS), memberikan dukungan dan panduan yang stabil untuk cakram katup dan rakitan pegas.

D. Solusi Penyegelan: Memastikan Pengoperasian Bebas Kebocoran-

Sistem penyegelan yang andal adalah kunci untuk memastikan pengoperasian pompa piston yang efisien, mencegah kebocoran media, dan melindungi keselamatan lingkungan dan peralatan. DL0413 menggunakan segel dan bahan yang dipilih dengan cermat di semua titik penyegelan penting untuk memastikan integritas dan ketahanan penyegelan dalam berbagai kondisi pengoperasian.

O-Dering:Cincin O-banyak digunakan di DL0413 untuk penyegelan statis dan dinamis di beberapa titik penting, seperti segel penutup katup, sambungan liner-ke-ruang katup, dan segel kelenjar pengepakan.Bahan dan Karakteristik Umum:

NBR (Karet Nitril Butadiena / Buna-N):Sebagai material penyekat serbaguna, NBR menawarkan ketahanan yang baik terhadap cairan hidrolik, pelumas, air, dan berbagai pelarut berbasis minyak bumi, dan hemat biaya.

FKM (Fluoroelastomer / Viton®):FKM terkenal dengan kinerjanya yang luar biasa-pada suhu tinggi (hingga 200 derajat ke atas) dan ketahanannya yang unggul terhadap berbagai bahan kimia, bahan bakar, ozon, dan cuaca buruk. Untuk aplikasi yang melibatkan suhu tinggi atau media yang lebih korosif, cincin O-FKM adalah pilihan ideal.

PTFE (Polytetrafluoroetilen / Teflon®):PTFE menawarkan stabilitas kimia yang sangat baik dan koefisien gesekan yang sangat rendah, dengan rentang suhu yang dapat diterapkan secara luas. Ini tahan terhadap serangan hampir semua bahan kimia dan sering digunakan dalam aplikasi yang memerlukan kompatibilitas bahan kimia yang sangat tinggi.

Gasket:Gasket terutama digunakan untuk penyegelan statis pada sambungan antara berbagai komponen pompa, seperti antara badan silinder dan ruang katup, serta antara badan pompa dan alas.

Bahan Umum:Pemilihan material gasket juga bergantung pada kondisi pengoperasian dan karakteristik media. Bahan umum mencakup-serat non-asbes, karet yang diperkuat, PTFE, dan gasket berlapis-logam. Nomor komponen A91684 (atau 39-A91684) mengacu pada paking liner, sedangkan 1273559 (atau 39-1273559) mengacu pada paking dasar pompa.

Sedang mengemas:Penyegelan bolak-balik pada batang piston atau pendorong pada pompa piston biasanya menggunakan kombinasi pengepakan. Nomor bagian 39-5257807 (5257807) dalam beberapa dokumen mengacu pada mangkuk piston itu sendiri (cangkir piston karet nitril karboksilat); dalam hal ini, mangkuk piston bertindak sebagai elemen penyegelan dinamis utama.

Tabel 2: Bahan Komponen Utama DL0413 dan Keunggulannya

Kami memahami bahwa kebutuhan aplikasi setiap pelanggan adalah unik. Untuk memastikan bahwa pompa piston DL0413 sangat sesuai dengan kondisi kerja spesifik Anda dan memaksimalkan efisiensinya, tim penjualan dan dukungan teknis profesional kami selalu siap memberikan layanan komprehensif.
